В России, число сделок по покупке поддержанных автомобилей превышает количество проданных новеньких машин из дилерских салонов. До 30% приобретенных авто с пробегом требуют незамедлительного ремонта, еще у 20% выявляются различные проблемы сразу после начала эксплуатации.

Чтобы не заниматься бесконечным устранением многочисленных поломок, необходимо произвести, еще до покупки, всестороннюю  проверку авто с пробегом. Дело это долгое, дело это хлопотное!

Процесс этот многоэтапный, требующий внимательного и серьезного отношения.

Выбор авто с пробегом

Тут важно не распыляться – точно определиться с суммой, которую Вы готовы потратить на свою покупку (20% из этой суммы нужно зарезервировать на предстоящий ремонт).

Провести мониторинг рынка, чтобы выяснить, автомобили каких марок и года выпуска доступны за эти деньги. Выбрать два – три варианта и продолжать изучение предложения рынка по разным источникам. По итогам наблюдений, выберите окончательного претендента на почетное место в вашем гараже.

Далее, следует связаться с продавцом для подробного расспроса. При этом, задавайте вопросы конкретно про техническое состояние, историю замененных деталях и наличие каких- либо правовых проблем. Старайтесь запомнить его рассказ, чтобы сравнить их с ответами на те же вопросы, которые Вы повторно зададите при личной встрече. Если заметите что есть несовпадения, значит, продавец что-то пытается скрыть.

Назначается встреча, на которой вы проверите документы на машину и соответствие кузовного номера и VIN кода записям в техпаспорте. Убедитесь, что в ПТС нет особых отметок, их ставят, когда выявляют факт перебивания номеров двигателя или кузова, или когда они плохо читаются. Обратите внимание на данные о владельце, должны быть данные самого продавца (не кума, не свата, не брата), либо лица, выдавшего доверенность на продажу. Если вместо оригинала, вам предъявят  дубликат, или слишком большим списком бывших владельцев, это повод насторожиться. Можно попросить объяснения. В случае если вас они не удовлетворят или вызовут подозрения, лучше сразу отказаться от этой сделки, и найти другой вариант.

Правовой статус авто с пробегом

Следующим этапом является проверка юридической чистоты автомобиля. Что это означает? После подписания договора купле/ продажи, новому владельцу отводится всего 10 дней на регистрацию и постановку на учет в ГИБДД. Если к машине имеются какие-либо юридические претензии государственных органов, то в регистрации будет отказано, это означает, что машина окажется на нелегальном положении и дальнейшая ее эксплуатация станет невозможной. Наряду с этим, проверка поможет узнать много важного из истории транспортного средства, которое попытался скрыть от вас недобросовестный продавец. Чаще всего, продавцы скрывают реальный пробег, число владельцев, работу в такси и участие в авариях.

Итак, проверка поможет выявить:

1. Наличие наложенных ограничительных мер или запрета регистрационных действий.
2. Неоплаченные штрафы ГИБДД
3. Не является ли предметом залога
4. Нет ли проблем с таможней
5. Является ли фигурантом возбужденного уголовного дела
6. Не является ли предметом иска в суде
7. Участие в крупных авариях
8. Объявлен ли в розыск (или был когда-то), числится ли в угоне
9. Работало ли ТС в такси, сколько владельцев было, реальный пробег
10. Подлежит ли утилизации. Появился новый вид обмана доверчивого покупателя. Снятый с учета на утилизацию, автомобиль срочно продают по явно заниженной цене. Естественно, сразу после этого, обнаруживается, что зарегистрировать его не возможно Деньги – на ветер!

Этого будет достаточно для определения правового статуса автомобиля.

Способы и итоги правовой проверки авто с пробегом

Проверку можно сделать двумя способами:

1. Обратиться с заявлением о предоставлении данных в соответствующие органы. В ГИБДД, таможенную службу, нотариальную палату, службу судебных приставов, даже в следственные органы. Но это не очень удобно, так как ответа придется ждать долго.
2. Самостоятельно добыть всю информацию из интернет – порталов государственных служб и некоторых специализированных сайтов. Это гораздо удобнее и займет меньше времени.

Алгоритм действий на всех сайтах одинаковый: заходим на нужный портал (иногда, может потребоваться регистрация на сайте), вводим данные на машину (VIN код или номер кузова, гос. номерной знак, номер водительского удостоверения, регион регистрации ТС, номер свидетельства о регистрации ТС) в нужное поле. При том, достаточно ввести один идентификационный параметр. Нажать на кнопку «Найти».

Через пару минут откроется окно с отчетом об итогах поиска – это полный список достоверных данных, полученных из баз партнеров, с которыми налажены каналы обмена информацией. По сути, на этом можно и закончить – информация получена, юридическая чистота установлена. Однако чтобы быть уверенным в достоверности полученных сведений, не лишним будет получить аналогичную информацию с нескольких источников.

Вот несколько наиболее популярных сайтов для проверки авто с пробегом:

— www.gibdd.ru – официальный сайт ГИБДД, где можно узнать о наличии запретов на регистрацию, нахождение в угоне, или под арестом, реальный пробег, технические данные автомобиля, и др.

— avtokod.mos.ru – имеет полную базу данных об автомобилях, зарегистрированных в Москве и Московской области, сотрудничает с порталом ГосУслуги. Предоставляет информацию о пробеге, владельцах, авариях, прошедших техосмотрах, ремонтах по страховке, розыске, угоне, использования в такси, наложенные ограничения гос. органами, запрет на регистрацию, и др. Выданные отчеты могут содержать фотографии постановления и т. д.

— Gosuslugi.ru

— Adaperio.ru

— Avto-nomer.ru

— Fts.ru – таможенные документы

     — fssprus.ru – претензии судебных приставов

— nalog.ru – наличие налоговой задолженности

— reestr-zalogov.ru – база по залогам

— vincar.ru

— vincarfax.ru

— vinonline

Проверка технического состояния авто с пробегом

Предварительный осмотр можете произвести уже при первой встречи. Однако окончательный вердикт пусть вынесет специалист, после визуального осмотра и компьютерной диагностики. Конечно, не стоит тратить огромные средства на диагностику в дилерских центрах, но к доверенному автомеханику зайти непременно надо.

Нужно аккуратно фиксировать все недочеты, даже незначительные – любая мелочь может стать предметом торга.

Итак, порядок действий:

1. Капот. Проверьте надежность механизмов открывания, наличие ржавчины и потеков краски.
2. Двигатель. Осмотрите на предмет масляных пятен, течи жидкостей и горючего. Измерьте уровни жидкостей, выявляем различные деформации и трещины. Прислушайтесь к шумам работающего мотора.
3. Кузов. Обращаем внимание на покрытие – однотонность, равномерность, целостность. Можно прихватить с собой толщиномер и замерить в нескольких местах лакокрасочное покрытие. Проверяем стыки, зазоры, щели. Их неоднородность говорит об общем смещении конструкции. Это бывает при сильном повреждении, в результате прямого столкновения. Машина теряет легкость управления и возможности маневрирования. Полностью восстановить симметрию не получится даже в современных дилерских сервисных центрах. Есть смысл отказаться от ее покупки.
4. Багажник. Здесь проверяются пороги, швы, арки, уплотнители. Это лучшие места обнаружения следов заводской краски, а значит, выявления самого факта послеаварийной покраски. В месте хранения запасного колеса может быть ржавчина
5. Двери. Осматривают каждую дверь в отдельности – кнопки, ручки, замки, стеклоподъемный механизм. Крепление панелей и отсутствие зазоров. Проверяется механизм открывания/закрывания.
6. Крыша – проверка равномерности покрытия и наличие вмятин и ржавчины
7. Люк бензобака. Он может хранить на себе следы былой краски
8. Световая начинка. Фары – без трещин, сколов, множественных царапин. Однако, совсем новенькие фары тоже могут говорить об их замене после аварии. Проверяется освещение салона – наличие всех лампочек и плавная регулировка.
9. Салон. Пороги могут быть прогнившие, сидения должны хорошо регулироваться подъемным механизмом, их износ должен соответствовать пробегу. Проверяется целостность обшивки, рабочий механизм ремней безопасности, замка бардачка, крепление задней панели и приборного щитка.
10. Панель приборов. Тестируются все приборы, указатели и ручки, работу оптических приборов, центрального зажигания, руля. Запускается двигатель для проверки остальных приборов.

Опираясь на полученную информацию, сделайте выбор. Подпишите договор купли/продажи и направляйтесь в ГИБДД, регистрировать вашу машину.

В современных автомобилях, снабженных свехумной электроникой, порой одна маленькая деталь способна заблокировать работу всех систем. Таким элементом может стать датчик положения дроссельной заслонки (ДПДЗ).

Для чего снабдили датчиком дроссельную заслонку?

Инжектор оснащен заслонками, которые меняют угол расположения, открывая/закрывая зазор для прохода воздушного потока. Его объема должно хватить для создания смеси с горючим в оптимальных пропорциях (в идеале 14,7долей воздуха на 1 долю бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где происходит ее сжигание.

Чтобы успешно регулировать все этапы топливной подачи ( а это огромное количество параметров), электронному блоку нужен надежный помощник, который займется сбором и отправкой правдивой и своевременной информации в центральный орган.

Такие функции возложены на миниатюрный прибор – датчик ПДЗ, от беспроблемной работы которого зависит исправное и эффективное функционирование двигателя.

Данных этого датчика, лежат в основе расчетных параметров для многих электронных систем, подконтрольных ЭБУ:

— курсовая стабильность

— АВS

— противопробуксовочная

— управления АКПП

— антизанос

— круиз-контроль

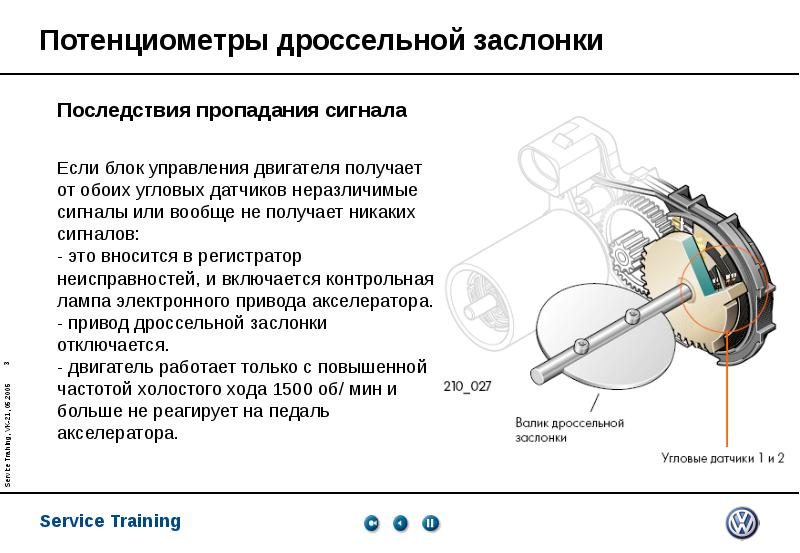

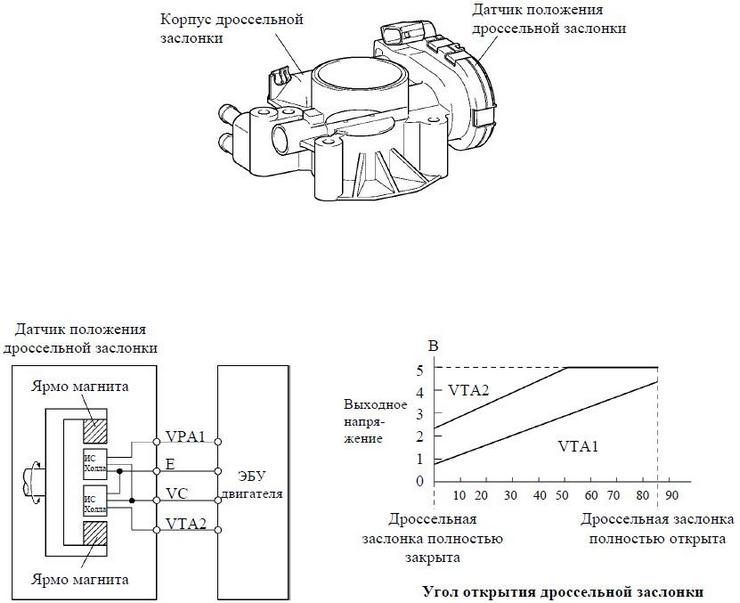

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющие собой понетциометры, с движущимся элементом. Это и является его слабым местом, ибо испытывает на себе действие трения, что приводит к быстрому износу. Сейчас наблюдается активный переход на бесконтактный вариант. У него большой эксплуатационный потенциал и высокая точность измерения параметров.

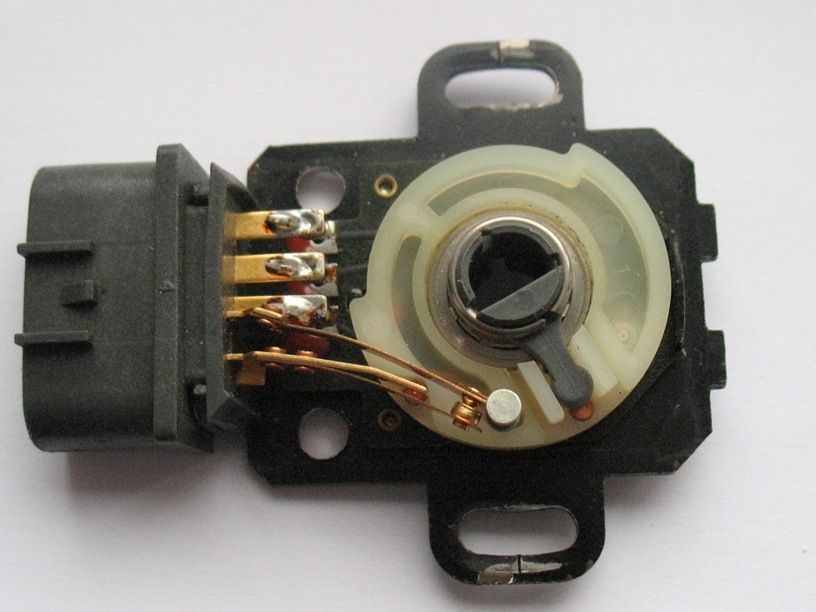

На примере подвижного типа, рассмотрим конструктивные особенности и принцип действия датчика ПДЗ. Он жестко закреплен на оси, в корпус дросселя. Один конец присоединен к аккумулятору, второй соединен с отрицательным электродом. На них подается напряжение (5В) Третий конец двигается по оси, на которой изменяется величина напряжения, когда заслонка меняет положение. Интервал изменения составляет от 0,7  до 4В. Об  этом и сигнализирует датчик в ЭБУ. Этот сигнал является основополагающим в регулировании  топливной системы. Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

1. Показатели вращения коленвала
2. Расхода воздуха и его температура
3. Температуры антифриза
4. Положение заслонок дросселя
5. Системе обратной связи (состав выхлопных газов)
6. Детонации в моторе
7. Напряжение электросети
8. Скорости движения
9. Положение распредвала
10. Активация кондиционера
11. Неровности дорожного полотна

Стоит датчику послать ошибочные данные, завести двигатель станет невозможным. Можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— температуру мотора

— текущее положение валов

— угол опережающего зажигания

— положение заслонки, его угол поворота

А теперь, представьте, что датчик передал некорректные данные. ЭБУ просигнализирует подачу завышенной доли бензина, зажигание активизируется несвоевременно. Результатом станут залитые топливом свечные контакты и заглохший двигатель. А это лишь один сценарий неисправной деятельности ДПДЗ.

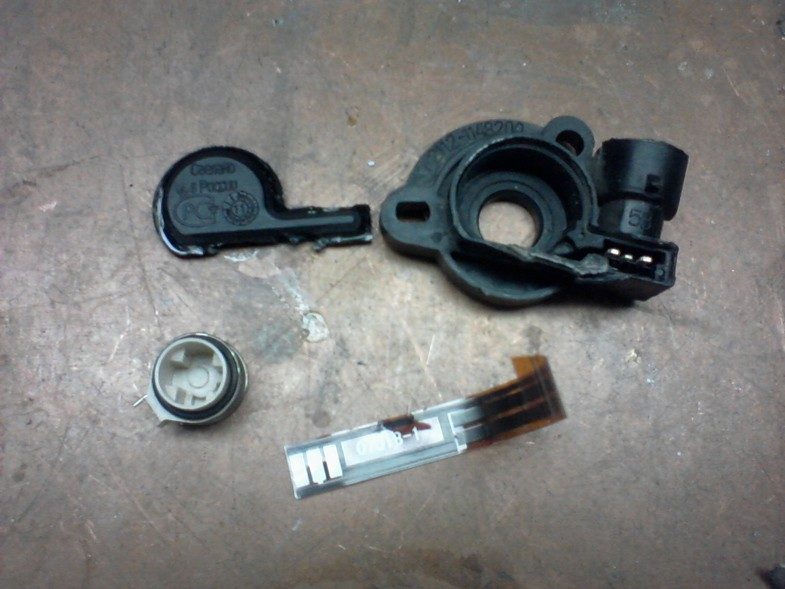

Первоисточники выхода из строя датчика

Самая очевидная причина некорректной работы такого прибора считается износ. При том, изношенность разных частей оказывает разное действие на систему.

• Стирание напыления проводника. Поэтому становится невозможным фиксирование показателя напряжения.
• Выработанный резерв изношенности подвижного элемента датчика. Когда зазор между ним и проводником оси становиться слишком широким, теряется контакт между ними. При этом Чек не выскакивает. О ней можно догадаться по перебойной работе двигателя в разных режимах.
• Окисление, покрытие ржавчиной, накопление слоя загрязнения на контактах.

После обнаружения таких конструктивных изменений, вам не остается выбора, прибор не подлежит ремонту, его надо менять. Конечно, лучше приобрести бесконтактный прибор. Он намного надежней, ведь в нем нет трущихся элементов.

На что влияют неисправности ДПДЗ

1. На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
2. Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта). Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.
3. Набирая скорость, чувствуются провалы, машину ощутимо дергает.
4. При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
5. Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки.

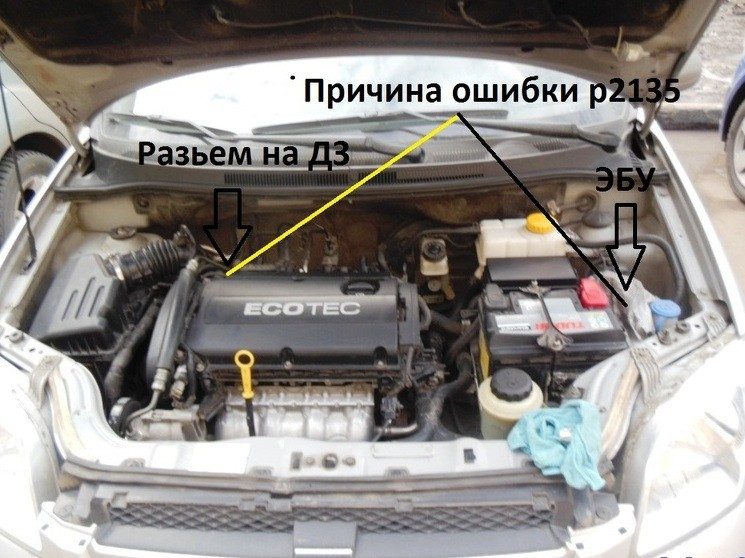

Ошибка Р2135 дпдз

Наряду с этой ошибкой, ЭБУ выдает некоторые другие, которые отражают отклонения от нормы параметров работы заслонки дросселя и их датчиков – Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также, сопротивления проводов, в особенности состояние пина «масса» электронного блока.

Возможными поводами могут быть:

1. Плохое состояние «массы». В случае надобности, зачистить, запаять, устранить обрывы
2. Неисправное реле. Решить эту проблему можно заменой детали (лучше приобретать деталь европейского производителя с током в 40 ампер)
3. Неудовлетворительное состояние электрических выходов датчика. Можно попробовать подогнуть их в разъеме, часто этого бывает достаточно.
4. Обнаруживается замыкание между контактами ВТА 1 и 2. Замер напряжения в этой зоне показывает отклонение от сходных 5В более, чем на 0,2В
5. Неполадки в электромеханическом дроссельном механизме (ЭМДУ). Устраняется неисправность заменой устройства.

Итак, возможной причиной появления Р2135 является сбой ДПДЗ – чрезмерная изношенность, непрочная спайка пинов, короткое замыкание. Такая деталь подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частой причиной этой ошибки является некачественная изоляция в жгуте.

После замены датчика необходимо сделать сброс кода. Опытные водители утверждают, что можно обойтись простой манипуляцией – снять отрицательный пин аккумулятора, подержать в таком состоянии 10 минут, и вернуть все на место.

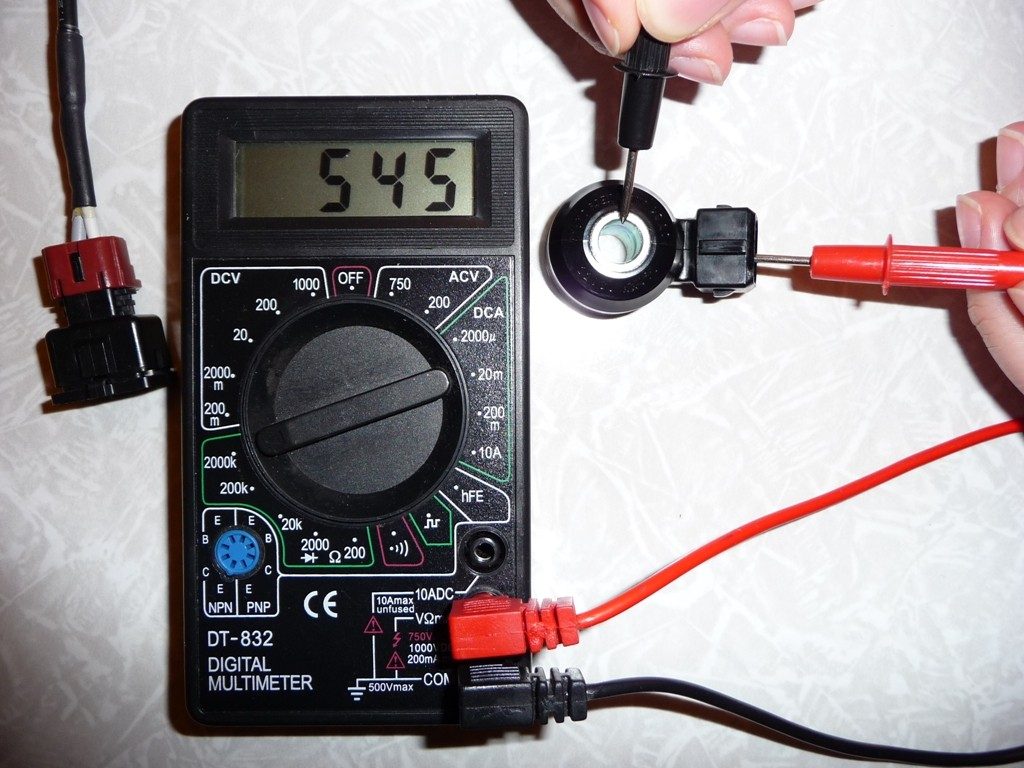

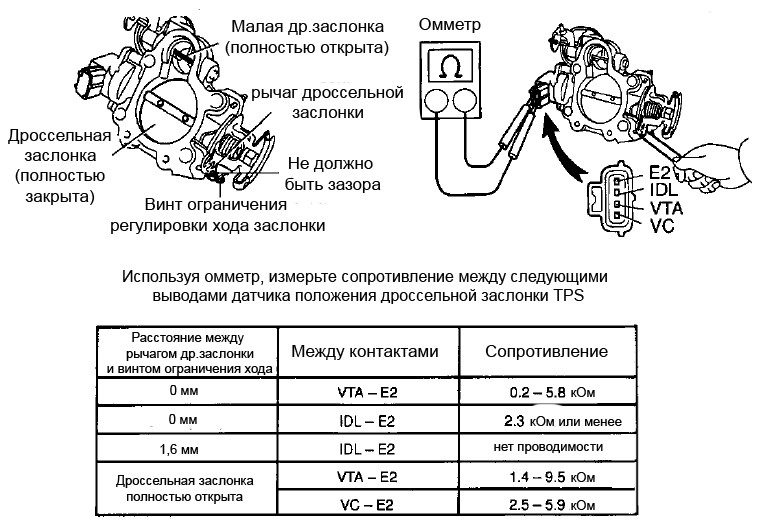

Алгоритм самостоятельного тестирования ДПДЗ

Вооружившись теорией, можно приступить к практике. Прежде чем бежать за новой деталью, нужно попробовать найти неисправность. И только убедившись в серьезности положения, решиться на окончательную замену датчика.

Это сделать не так уж и сложно, только надо придерживаться определенной схемы действий.

1. Находим в автомобиле датчик. Мультиметром проверяем наличие в нем тока.
2. Соединяем один конец вольтметра кс разъемом датчика, другой – к оси заслонки, для измерения напряжения в ее различных положениях. Если величины изменяются, то прибор исправный. Если стрелка остается на одном месте, то датчик вышел из строя.
3. Дополнительно осмотрите дорожку и налет на ней. В случае обнаружения стертостей, поменяйте датчик.
4. Также, произведите осмотр элементов электрической цепи – контактов, проводов, соединений. Очистите их от налета и ржавчины, запаяйте ослабленные пины и покройте их лаком.

Подведем итог. ДПДЗ – важный элемент контрольной системы бортового компьютера. Он связан с ЭБУ автомобиля и передает ему важные сведения о текущем положении дроссельной заслонки, а точнее, угле раскрытия/закрытия. Данные с этого устройства влияют на параметры многих функций различных систем.

Какими бы не были отклонения в работе автомобиля, вызванные неисправностью ДПДЗ, не следует игнорировать их. Как бы это не звучало банально, но своевременная замена или устранение неполадок, оградят вас от лишних трат.

Регулярная проверка и эффективная профилактика принесут вам безопасное и комфортное использование вашего транспортного средства.

На современных автомобилях установлены датчики АБС (ABS), с помощью которых срабатывает система управления тормозом. Эта система часто ломается, особенно на бюджетных авто. Все производители уже давно внедрили эту систему торможения с целью обеспечить безопасность водителей и пассажиров. Производители экономят на бюджетных авто, устанавливая некачественную систему, от чего зачастую возникают ошибки и загорается АБС (ABS). Датчики, установленные на всех 4-ех колесах приводятся в действие в случае резкого торможения, система ABS не дает колесу заблокироваться и помогает постепенно замедлить ход.

Тем самым бюджетные ABS системы в некоторых случаях увеличивают тормозной путь, что не совсем безопасно. Зачастую при длительной эксплуатации авто начинает загораться ошибка АБС (ABS), что мешает при езде и естественно показывает на наличие неисправности с этой системе.

Бывают случаи, когда горит ошибка АБС, а проблема кроется в другом месте.

Почему загорается ошибка АБС (ABS) — причины и методы устранения

Рассмотрим причины. Почему загорается АБС?

При нормальном режиме лампочка АБС указывает на то, что системой произведена разблокировка колес. Это говорит о правильной работе системы безопасного торможения. Если во время торможения загорается АБС, можно слегка опустить ногу с педали тормоза и система все сделает за Вас. В случае. если АБС горит постоянно, необходимо проверить:

• наличие ошибок в бортовой системе
• на датчики налипла грязь
• проблема в электросети системы АБС
• разбит ступичный подшипник
• сгорели предохранители блока АБС
• сбой блока управления авто

Как вариант бывает, что проблемы с генератором или электроцепью авто способствуют загоранию абс лампы. Вы можете продиагностировать авто на наличие ошибок или обратиться в автосервис.

Как самостоятельно проверить авто если загорелся АБС?

Тщательно помойте диски, если на датчиках грязь, это поможет решить проблему. Если на большой скорости присутствует гул, причина выхода из строя ступичных подшипников. Проверьте предохранители, которые отвечают за работу АБС. Проверить сканером АБС на наличие ошибок.

Диагностика автосканером существенно ускорить решение этой задачи, т.к. быстро покажет наличие неисправности по электрической части авто. Такими методами вы решите вопрос если у вас внезапно загорелся АБС (ABS)

Что делать, если АБС загорается временами?

Самая опасная поломка АБС — это постоянное мигание. Это говорит о том, что датчики неверно посылают сигналы в ЭБУ , который так же неправильно управляет системой антиблокировки колес. В случае произвольного срабатывание системы АБС, может произойти резкое торможение, что может привести к тяжелым последствиям. В таких случаях целесообразней поступить так:

• отремонтировать авто в мастерской
• отключить АБС на бюджетных авто
• проверить всю электрическую цепь авто
• перепрошить систему АБС на дорогих авто

Бывают случаи, когда загорание АБС перерастает в длительный и дорогостоящий ремонт различных узлов агрегата. Замена датчиков АБС обойдется от 600р. до 10 000р. и зависит от марки и класса авто.

Ну и напоследок

Если горит лампочка АБС — это не всегда является серьезной поломкой в авто. Лучше всегда иметь под рукой автосканер или номер хорошего автослесаря, который поможет быстро и недорого выявить неисправность. Так же имейте ввиду, что отключение системы АБС не всегда можно провести самостоятельно, без последствий. Вы можете повредить работу ЭБУ или других систем авто. Поэтому если у Вас горит загорелся АБС, обратитесь к специалистам.

Удачи Вам на дорогах. До новых встреч. Подписывайтесь на наш блог и следите за новыми публикациями.

Диагностический адаптер elm327 достаточно распространен среди автомобилистов и для многих уже давно вещь, которая всегда под рукой для самостоятельной диагностики. Вы можете оперативно выявить неисправности, используя только телефон, планшет или ноутбук.

Стоит учитывать что параметры, которые мы считываем с помощью адаптера зависят не только от самого диагностического сканера, но и от программы для elm327, которую мы используем. Сегодня рассмотрим несколько программ для elm327, которые подходят для наиболее популярных платформ iOS, Android и Windows.

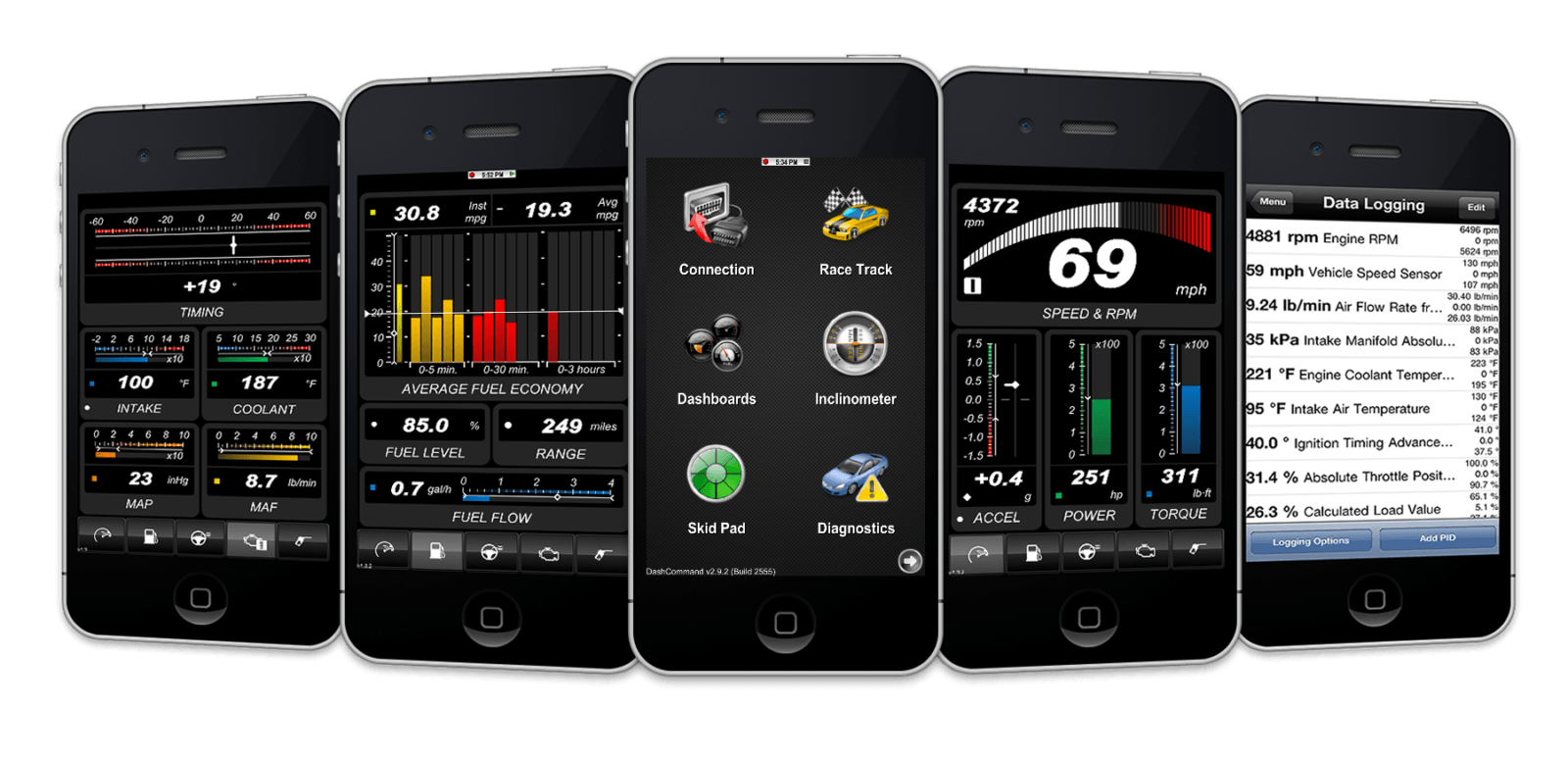

Программы elm327 для iOS

Продукция Apple на сегодняшний день очень популярна и удобна, но далеко не все разработчики приложений любят с ней сотрудничать и, к сожалению, многие популярные приложения не адаптированы для iOS. Тем не менее, есть и такие программы для elm327 для любителей американских девайсов и их ассортимент достаточно широкий. Сегодня рассмотрим 2х лидеров elm327 программ на iOS.

1. OBD-2 iPhone Application. Для сопряжения устройства с ЭБУ достаточно воспользоваться WiFi. Необходимо вставить адаптер в OBD2 разъем и скачать elm327 программу на свой девайс, этого достаточно чтобы открыть доступ к полноценной диагностике. Некоторые автомобили позволяют даже диагностировать подушки безопасности и автоматические КПП. На дисплей будут выводиться данные с датчиков температуры рабочих жидкостей и много другой полезной информации. В принципе, такой адаптер — отличная альтернатива бортовому компьютеру.
2. Вторая по популярности elm327 программа для владельцев Apple. По своему функционалу она ничем не уступает своему конкуренту. Помимо диагностики, вы сможете удалять ошибки с электронного блока управления, использовать телефон как бортовой компьютер, на котором будет указываться расход горючего и пройденный километраж.

Программы elm327 для Android

Поскольку все-таки наибольшая часть мобильных устройств оснащена операционной системой Android, то и выбора elm327 программ здесь представлено больше.

Для проведения диагностики только необходимо скачать elm327 программу на сматрфон или планшет.

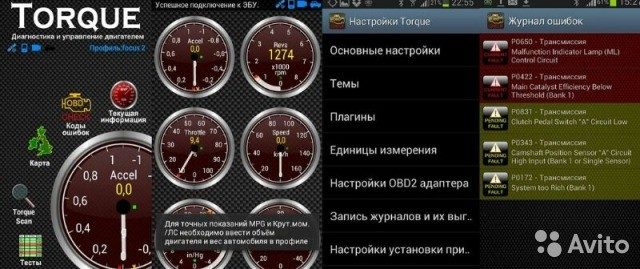

1. Torque Pro — самая востребованная, распространенная и многофункциональная elm327 программа для адаптеров среди приложений на Android. Она отлично работает с моделями адаптера с Bluetooth и также способна выступать альтернативой бортовому компьютеру. Приложение не только дает полную информацию, но и предлагает немного больше, предвосхищая ожидания автомобилистов. Приятным бонусом для вас окажется возможность сохранения данных о маршруте с показанием датчиков, расхода топлива, считывать и удалять ошибки с блока. А еще программа полностью на русском языке, что значительно для многих упрощает диагностику.
2. Carzis — приложение для Android устройств, работает по протоколам Bluetooth и WiFi. Приятный графический дизайн и множество функций для диагностики авто. В арсенале программы диагностика авто, считывание и удаление ошибок, программа сохраняет данные датчиков в виде графиков, по которым можно отследить поломку. Carzis можно использовать как бортовой компьютер, который оповестит о наличии ошибок и покажет температуру охлаждающей жидкости, скорость, обороты двигателя и много других параметров. Дополнительный плюс приложения Carzis — проверка авто перед покупкой по гос номеру или Vin коду. Видео по работе программы:

1. Car Scanner — вторая в рейтинге популярных программ для Android, также как и для владельцев iOS. Она также позволяет легко разобраться в показания датчиков, но все же менее функциональная elm327 программа, которая не имеет официально русского интерфейса. Тем не менее, чтобы отобразить все параметры, продиагностировать и стереть ошибки с электронного блока управления, ее вполне хватит.
2. OBD АвтоДоктор. Не так давно появилась эта elm327 программа для работы с адаптером при помощи Android-устройств. Она обладает приятным и понятным русским интерфейсом и широким перечнем функций.

Программы elm327 для операционных систем Windows

Несмотря на то, что многие адаптеры для диагностики продаются уже с программным обеспечение в комплекте, этого не всегда достаточно. В этом случае, специальные elm327 программы вам помогут.

1. Scanmaster и PCMScan. Эти программы получили русский интерфейс, способны считывать ошибки ЭБУ вашего авто, показывать описание ошибок, выводить данные на печать и реализовывать ряд иных функций. Планшет от Apple также можно подключить к ODB-2 с помощью этих программ.
2. ForScan вам подойтет больше, если требуется диагностика для определенной марки. Это многофункционнальная elm327 программа для автомобилей марки Ford, она полностью на русском языке и способна анализировать данные во всех блоках включая подушки безопасности и систему ABS. Программа способна на многое, и помимо Форда, совмещается с такими автомобилями, как Mercury и Mazda.
3. Tiggo Diag. Отличная elm327 программа для тех, кто является владельцем автомобиля китайского производства, такого как Чери, Great Wall и так далее. Позволяет по средствам ELM327 проводить диагностику авто и работать с дополнительными устройствами. Если вы хотите быть в курсе состояния своего авто, функционала этой программы будет более чем достаточно. Плюс может работать с автомобилями Мицубиси.

Если у вас возникли подозрения в некорректности данных в программе для elm327, необходимо проверить сам адаптер. Учитывая невысокую стоимость самого адаптера, в основном автомобилисты и поставщики заказывают его из Китая. Достаточно редко можно встретить оригинальные модели из Канады. Китайские производители же весьма изобретательны и периодически тестируют все новые и новые версии устройства.

Вот наш полезный совет: по сравнению с оригинальной версией адаптера 2.1 китайская версия очень далека и порой оказывается сильно недоработанной, это, соответственно, отражается на работе адаптера и показателях в программах для elm327 для некоторых моделей. Лучше приобрести адаптер предыдущей версии и не стоит приобретать его дешевле 6 долларов. Чем качественнее диагностический сканер, тем дольше он вам прослужит.

Мы перечислили наиболее популярные программы для elm327 разных операционных систем, все они весьма просты в использовании, для получения всех необходимых данных нужен сам адаптер ELM327, OBD-2, USB, Bluetooth и Wi-Fi в зависимости от вашего устройства, девайс, телефон, планшет, ноутбук и скаченная заранее выбранная программа.

Такая самостоятельная диагностика предоставит вам все необходимы данные, скрытые от глаз в бортовом компьютере, показания датчиков, расход топлива, температура и прочее для максимально комфортного анализа эффективности автомобиля, также выдаст все имеющиеся ошибки компьютера, многие программы предоставляют расшифровки кодов ошибок и возможность их удаления. Подобная диагностика станет хорошей альтернативой долгим поездкам в СТО и сэкономит ваше время и деньги.э

Диагностику автомобиля можно провести практически в каждом автосервисе, единственный вопрос остается лишь о качестве проведенной диагностике. Ежедневно мир автомобильных производителей развивается ускоренными темпами, появляются новых технологии, идеи, материалы, расширяется модельный ряд и появляются новые функции для комфортного вождения. Все эти нововведения также нуждаются в обслуживании и качественном оборудовании для диагностики. В связи с этим, также расширяются возможности автосервисов и оборудования для диагностики автомобиля. Современный автосервис обязан идти в ногу со временем и модернизировать свою работу и оборудование для предоставления качественных услуг по ремонту и диагностике автомобилей.

Одним из самых динамично развивающихся секторов автопрома является разработка новых двигателей и их систем управления.  Скорость, приемистость, экономичность, простота управления – все эти качества современных двигателей, оснащенных новейшими системами управления, могут вызывать у автомобилиста только самые положительные эмоции. Но со временем, владельцы сталкиваются с проблемой обслуживания таких аппаратов и тут можно лишь сетовать на то, что еще не придумали двигатель, не требующий обслуживания вовсе.

Производители также стараются максимально упростить систему обслуживания, процедура мены масел и фильтров сильно упростилась, но основные сложности возникают при появлении отказов в системе управления двигателей и старые проверенные способы уже не работают в современных автомобилях.

Для того, чтобы заткнуть эту образовавшуюся брешь в автомобильном сервисе, на автосервисах появилась новая специальность – диагностика систем управления двигателей. С появлением этой специальности, которой стали активно обучаться мотористы и карбюраторщики, перед руководителями автосервисов остро встал вопрос оснащения рабочих мест для диагностики инжекторных двигателей. Если автосервисы в составе крупных фирм, имеющих дилерские соглашения с различными производителями, могут предварительно обучить свой персонал в заводских учебных центрах, то мелкие автосервисы зачастую вынуждены начинать это дело с чистого листа.

Во-первых, все оборудование для диагностики двигателей автомобилей можно разделить на несколько групп, каждая из которых выполняет свой круг задач.

• Сканеры блоков управления двигателями

Эта группа оборудования для диагностики представляет собой набор устройств, предназначенных для установления связи с блоками управления автомобилей, чтение и стирание ошибок, чтение текущих значений датчиков и внутренних параметров системы управления, проверка работоспособности исполнительных устройств, адаптация системы управления при замене отдельных агрегатов автомобиля или при капитальном ремонте двигателя.

По мнению большинства автосервисов, занимающихся диагностикой автомобиля, закупать различные профессиональные диагностические сканеры не целесообразно, поэтому обычно в сервисах присутствуют несколько полупрофессиональных, но универсальных сканеров для диагностики автомобилей различных марок с достаточно широким спектром возможностей оценки данных, а недостаток информации посредством данных сканеров компенсируется использованием другого оборудования для диагностики автомобиля.

Эта группа оборудования как раз компенсирует функциональные недостатки диагностических сканеров и перепроверяет их работу для получения более точных показателей датчиков бортового компьютера

• Тестеры исполнительных устройств и узлов двигателя

Для получения более точных данных при диагностике автомобиля помимо перечисленного оборудования, автосервисы также используют профильные устройства. Расскажем об основных.

Газоанализаторы

Если для карбюраторных моторов часто было достаточно иметь двухкомпонентный газоанализатор, то с новыми, оснащенными катализаторами, лямбда-зондами, системами дожига этого уже недостаточно – для измерения состава выхлопных газов инжекторного двигателя необходим 4-х компонентный газоанализатор с повышенной по сравнению с двухкомпонентными точностью измерения и с расчетом соотношения воздух-топливо.

Измерители давления

В этой группе приборов, один представитель которой – компрессометр — давно любим всеми автосервисами, есть существенное прибавление. В первую очередь, это тестер давления топлива, которого не было в автосервисах, рассчитанных на ремонт карбюраторных автомобилей.

Также приобрели большую популярность тестер утечек клапанно-поршневой группы, позволяющий более точно в сравнении с компрессометром определить место и характер нарушения герметичности камеры сгорания, вакууметр, позволяющий оценить правильность работы впускной системы двигателя, и тестер противодавления катализатора, позволяющий оценить пропускную способность катализатора.

Специализированные автомобильные тестеры. При ремонте контактных систем зажигания специализированный автомобильный тестер часто был достаточен для поиска отказов в этой системе. При преобладании электронных систем зажигания его возможности для их диагностики явно недостаточны, на первый план выходят автомобильные осциллографы и мотор-тестеры, обладающие по сравнению с ним гораздо большими возможностями.

Стробоскопы

Хотя установка зажигания в большинстве инжекторных двигателей невозможна, но проверочные значения для систем зажигания все равно существуют и своевременное определение несоответствия расчетного и реального углов опережения зажигания часто помогает определить характер неисправности при диагностике автомобиля. Но для проверки угла опережения зажигания в инжекторных двигателях необходимо использовать стробоскопы, оборудованные регулировкой задержки вспышки, так как эти двигатели обычно не имеют отдельной метки для установки опережения зажигания.

Специализированные автомобильные осциллографы

Эти приборы имеют набор специализированных датчиков (высокое напряжение, разрежение, ток) и специальную систему синхронизации с вращением двигателя при помощи датчика тока свечи первого цилиндра. который позволяет производить диагностику системы управления двигателем по любым параметрам.

Кроме того, они могут заменять ряд отдельных устройств, применяемых для диагностики автомобиля.

Мотор-тестеры

Измерительная часть мотор-тестера в основном совпадает с измерительной частью автомобильного осциллографа. Отличия мотор-тестеров заключаются в том, что он может не только отображать осциллограммы любых измеряемых цепей, но и производить комплексные оценки работы двигателя сразу по нескольким параметрам (динамическая компрессия, разгон, сравнительная эффективность работы цилиндров и т.д.), что позволяет существенно снизить время на поиск неисправности.

Имитаторы сигналов датчиков

Предназначены для проверки реакции блока на изменение сигналов отдельных датчиков (например, датчиков температуры или положения дроссельной заслонки) – в некоторых случаях блок управления может не реагировать на изменение сигнала от датчика, и этот факт может быть воспринят как отказ датчика.

Тестер форсунок

В начальной стадии развития диагностики автомобиля такие устройства достаточно активно продавались на рынке, но в последнее время предпочтение отдается стендам чистки и проверки форсунок – в их составе проверка, а при необходимости и чистка форсунок может быть проведена более качественно.

Вакуумный насос

Это оборудование для диагностики позволяет проверить работоспособность исполнительных устройств, приводимых в действие разрежением во впускном коллекторе (например, клапан дожига или клапан продувки катализатора), а также произвести проверку датчика разрежения во впускном коллекторе на остановленном двигателе.

Тестер свечей зажигания

Позволяет визуально проверить работу свечей зажигания без установки их на двигатель. В некоторых тестерах имеется возможность проверки свечи под давлением, т.е. в условиях, приближенным к реальным.

Высоковольтный разрядник

Это оборудование для диагностики позволяет проверить работу системы зажигания автомобиля на нагрузку, приближенную к реальной.

Все эти устройства могут использоваться в качестве оборудования для диагностики автомобилей различных типов и моделей, но в любом случае самым главным инструментом является живой специалист автосервиса, который, основываясь на опыте способен правильно проанализировать полученную информацию и оценить показания приборов для выводов о диагностике автомобиля и выявления причин неисправностей. Берегите свои автомобили и диагностика будет приносить только положительные новости!

В случаях, когда устройство OBD2 не соединяется с ЭБУ это происходит, это не значит, что транспортное средство не поддерживается.

Обычно программное обеспечение поставляется настроенным для тестирования протоколов подключения автоматически и всегда в одном и том же порядке.

Это может привести к тому, что приложение может остаться в замкнутом контуре пытаясь подключиться с помощью неверного протокола. В большинстве случаев, это происходит именно так, мы увидим датчики без показаний на приборной панели.

Это не решение, которое работает в 100% случаев, потому что может случиться так, что на самом деле автомобиль и приложение не совместимы, тем не менее, попробовав мы ничего не теряем. Первое, необходимо знать, какой протокол подключения OBD2 подходит для Вашего автомобиля. Мы можем это легко узнать, выполнив поиск в интернете, набрав в поисковую строку модель и год своего авто с вопросом “Какой протокол”.

После мы должны будем правильно настроить протокол в программе, изменив его на нужный нам протокол. Если с указанием вручную соответствующего протокола нам не удалось соединиться с ЭБУ мы можем сказать наверняка, что такое приложение и устройство OBD2 не совместимы.

Недавно, на канале Youtube, девушка освещала эту проблему с «BMW 316i 105cv 1.9 куб. см 1999 год» и с помощью программы Torque. В ответ он заработал полностью, ответ был в:

Тест, войдя в «Профиль транспортного средства» меню – настройки — скролим вниз — переключаем режим с протокола «авто» на «ISO 14230-4 (fast init, 10.4 кбит)».

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

• Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
• Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
• Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
• Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
• Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Обратите внимание — версия 1.5 в программе ELM327 Identifier отсутствует, так как официально этой версии не существует, ориентируйтесь на 1.4b

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Автосканеры версии V2.1 не читают команды для связи с блоком управления авто, связи с чем происходят постоянные сбои в работе.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Проверка пробега с помощью ELM327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

К каждой проданной машине прилагается инструкция по эксплуатации и обслуживанию – толстая, увесистая книженция, которую многие водители оставляют пылиться па полке либо, того хуже, выбрасывают. Сказать, что этого делать нельзя – ничего не сказать!

Эта волшебная книга поможет получить от вашего авто максимум комфорта и безопасности при езде. Дело в том, что каждая машина, даже в пределах одной марки и одной модификации, имеет свои индивидуальные особенности. Пусть это маленькие нюансы и незначительные отличия, но они есть. И все они описаны в инструкции по обслуживанию автомобиля.

Откройте и пробегитесь беглым взглядом по ее страницам, тогда вы поймете, как много полезного может дать вам ваша машина.

Для чего нужна инструкция по обслуживанию автомобиля?

Теперь рассмотрим, в каких конкретно ситуациях она может понадобиться.

Современный автомобиль напичкан массой кнопок и датчиков, имеет широкий функционал и обширный комплекс полезных возможностей. Иногда, водитель и не догадывается о предназначении той или иной кнопки.

1. Для лучшего понимания функций и предназначений каждой детали авто.

Есть ситуации, с которыми каждый водитель должен уметь самостоятельно справляться. Настоящим водителем может себя считать только, кто обладает минимальным набором элементарных понятий о функционировании отдельных деталей и агрегата в целом, а так же умеет самостоятельно устранять мелкие неполадки. И поможет вам в этом именно инструкция по эксплуатации автомобиля.

1. Для замены расходных материалов (масла, топлива, антифриза и т д).
2. При самостоятельной замене деталей, для правильной их установки.
3. Во время устранения мелких повреждений.
4. Поможет выбрать нужную деталь при покупке.

Итак, для реализации всех возможностей вашего автомобиля, предоставленных производителем, пользуйтесь советами и рекомендациями из инструкции по обслуживанию автомобиля.

Преимущества пользования инструкцией обслуживания авто

Сегодня, подробную информацию можно получить из разных источников, находящихся в открытом доступе на просторах интернета. Однако, никто не гарантирует их правдивость и уж точно, не дает гарантии качества результатов их использования. Только строгое следование рекомендациям, изложенным на страницах инструкции для обслуживания вашего авто, дает гарантию производителя, а значит, перекладывает на него большую часть ваших расходов.

Кроме того, в ней изложены действенные советы и реально работающие инструкции. Это понятно, ведь в противном случае расходы, которые ему придется возмещать, могут разорить компанию.

В книге есть инструкции по таким моментам, информацию о которой трудно или невозможно найти из других источников. Изучив данные из книжки, вы будете придерживаться оптимального поведения при езде, что поможет бережному расходу топлива, увеличению срока эксплуатации дорогих деталей и максимально увеличит показатели комфортности и безопасности.

Так что, неразумно добровольно отказываться от услуг такого ценного помощника, ведь он знает вашу машину «с пеленок».

Несколько важных советов для автовладельцев из инструкции по обслуживанию

Автомобиль – сложный агрегат, с отлаженным механизмом взаимодействия множества деталей и систем. Каждый элемент в отдельности и весь механизм в целом, имеют ограниченные ресурсы и сроки годности. Даже при абсолютном соблюдении правил эксплуатации, со временем, конструкция расшатывается, происходит смешение центров прочности агрегатов, что приводит к выходу их строя этих элементов.

Однако, полезные советы в инструкции к авто помогут продлить удовольствие от езды без поломок и ремонтов. Посмотрим, что же производители настоятельно нам советуют:

1. Не превышать нормы эксплуатации двигателя! В книге представлены расчеты специалистов фирм – производителей по максимально допустимым параметрам использования двигателя. К ним относятся: максимальный пробег (тыс. км), средняя скорость в городских условиях (км / час), максимальная скорость на трассе, уровень оборотов при старте и езде (при старте — на 1и 2 передаче, при езде – не 4 и 5). При расчетах учитываются все реалии, с которыми может столкнуться водитель (пробки, пересеченные местности, и т д).

В среднем производитель гарантирует срок эксплуатации своих двигателей примерно 15 лет. Конечно, лихачи, стартующие при высоких оборотах и рассекающие воздух на высоких скоростях при низких оборотах, недолго будут наслаждаться прелестями своего замечательного авто. Зато, послушному водителю этот совет очень поможет.

1. Избегать широких луж и глубоких неровностей на дороге. При невозможности объехать препятствие, снизить скорость перед его преодолением. Видимо, тяга залезть по колено в лужу осталась в нас с детства, Только теперь нас тянет попасть туда на автомобиле. Это может привести к попаданию воды под капот и промоканию воздушного фильтра. А так же, попадая на поршень, вода выведет его из строя. В конечном итоге машина получает гидгоудар, что требует срочной эвакуации в автосервис.
2. Вовремя меняйте масло. Совет специалистов, менять масло после 10 -15 тыс км пробега, игнорируется многими неопытными и экономными водителями. Однако при внимательном рассмотрении этого вопроса, легко выясняется абсурдность такой бережливости. Даже если к концу срока масло полностью не закончилось, изменился его состав и консистенция, она стала вязкой и насыщенной продуктами сгорания. Ее дальнейшее применение грозит системе ускоренным износом и неминуемой поломкой. А ремонт обойдется вам на порядки дороже, чем замена масла. При том, его полностью оплатите вы, так как имело место нарушения гарантийных условий.
3. Используйте качественные присадки. Только, допустимые для вашей машины, виды присадок дают гарантию долгой жизни двигателю. Популярные марганцевые, тетроэтилсвинцовые и,так называемые, октан-корректоры, в короткий срок загрязнят систему топливной подачи и выведут из строя катализный нейтрализатор.
4. Систематически прочищайте радиатор. Благодаря его работе исправно работает система климат — контроля и предотвращается перегрев двигателя.
5. Вовремя меняйте ремни ГРМ. Производитель советует делать это каждые 65 – 70 тыс км пробега.
6. Следите за состоянием свечек. Из-за некачественного топлива (примеси есть даже в дорогих сортах) в камере скапливаются примеси и влага. Свечи перестают давать искры должной мощности или полностью угасают. Рекомендуется менять комплект свеч каждые 15- 20 тыс пробега.
7. Заливайте качественное топливо. Топливо = это тот компонент, на котором точно не стоит экономить, да это у вас и не получится. Чем выше содержания примесей, а значит ниже октановое число, тем больший вред он наносит вашей любимице. КПД сгорания такого топлива очень низкий, несгораемые примеси засоряют все системы. Нагар со временем уменьшает пропускную способность системы, набивается во все неровности в конструкции двигателя, образуя толстый слой. Это приводит к перегреву мотора и его поломке. В итоге, придется потратиться на дорогостоящий ремонт.
8. Не заменяйте тосол водой. Вода имеет щелочной показатель Рh. Проще говоря, в ней присутствуют соли, микроэлементы, а так же микроскопические частички пыли. При замене им тосола, происходит их оседание на стенках элементов системы охлаждения. А это – прямая угроза двигателю. Если вам все-таки пришлось залить воду, то в ближайшее время прочистите систему, с помощью кислотной воды, и залейте тосол.
9. Ставьте на машину качественные фильтры. Фильтры призваны собирать на себе шлаки, Циркулирующие в системе. При критических показателях загрязнения срабатывает аварийный клапан. Использование качественных фильтров и своевременная их замена предотвратит попадания шлаков в двигатель, тем самым увеличит его КПД и срок работы.

Это самые важные рекомендации которые изложены в инструкции по обслуживанию авто, неукоснительное выполнения которых требует производитель для предоставления твердых гарантий длительной эксплуатации транспортного средства. Это, в большей степени, необходимо лично вам. Ведь чтобы купить автомобиль своей меты, вам зачастую приходилось долго копить деньги, ограничивать себя в расходах. А иногда требовалось влезть в долги, за которые нужно еще долго расплачиваться.

Но все усилия были не напрасны – вы владелец чудо-техники, которая наполнила вашу жизнь комфортом и прекрасными ощущениями!

Бережно относитесь к автомобилю, и он еще долго будет вас радовать!

Ваш датчик топлива неточный? Или он больше не работает? Это распространенная проблема на старых авто, но ее легко исправить. Первый шаг — определить, связана ли проблема с датчиком или отправляющим устройством. Тест прост.

Сначала убедитесь, что датчик получает 12 вольт. Включите зажигание двигателя и измерьте мультиметром массу и положительную клемму на задней стороне датчика; она должна быть отмечена знаком «+» или «I». Если напряжения нет, значит, неисправность в цепи зажигания и, вероятно, датчик исправен. Если на датчике 12 вольт, виновником является либо отправитель, датчик или его проводка, поэтому вам необходимо перейти к следующему шагу.

При подаче питания на датчик отсоедините провод отправки; он будет помечен буквой «S» в задней части манометра. Как только провод отсоединен, датчик должен перейти к максимально возможному показанию. Если это так, то датчик в порядке, и вы можете перейти к следующему шагу. Если датчик не достигает максимального значения, он неисправен и подлежит замене.

Другой тест заключается в том, чтобы перекинуть провод или отвертку через передающий контакт на контакт заземления на задней стороне датчика. Если штырь заземления отсутствует, используйте более длинный провод и подключитесь к блоку цилиндров. Когда вы сделаете это, датчик должен перейти к своему низкому показанию. Если это так, он работает правильно.

Если датчик в порядке, следующим шагом является проверка других компонентов системы, так как либо провод, идущий к отправителю, либо сам отправитель должен быть неисправен. Чтобы проверить провод, отсоедините его как от датчика, так и от контакта «S» на задней стороне датчика. Установите мультиметр на шкалу Ом и проверьте сопротивление в проводе. Если сопротивление отсутствует (как можно ближе к нулю Ом), цепь исправна, а отправитель неисправен. В большинстве случаев отправитель и указатель уровня топлива должны соответствовать сопротивлению в реостате отправителя, поэтому для полной уверенности в том, что вы получаете точные показания, замените как отправитель, так и указатель.

Как работают датчики топлива

Большинство датчиков имеют механический плавающий рычаг и реостат. Когда рычаг полностью опущен, в «пустом» положении сопротивление в цепи к манометру близко к нулю. По мере подъема рычага, сопротивление в цепи также возрастает примерно до 200 Ом. Это сопротивление — то, что двигает стрелку на датчике.

Часто возникает проблема, когда плавающий рычаг отправляющего устройства выходит из строя. На старых установках поплавки могут быть изготовлены из пробки. Со временем эти поплавки могут потерять плавучесть или даже вообще утонуть, в результате чего указатель уровня топлива покажет, что бак постоянно пуст.

Другая распространенная проблема возникает, когда реостат не передает правильный электрический ток на указатель уровня топлива, даже если плавающий рычаг движется вверх и вниз должным образом. В этом случае и отправитель, и датчик должны быть заменены.

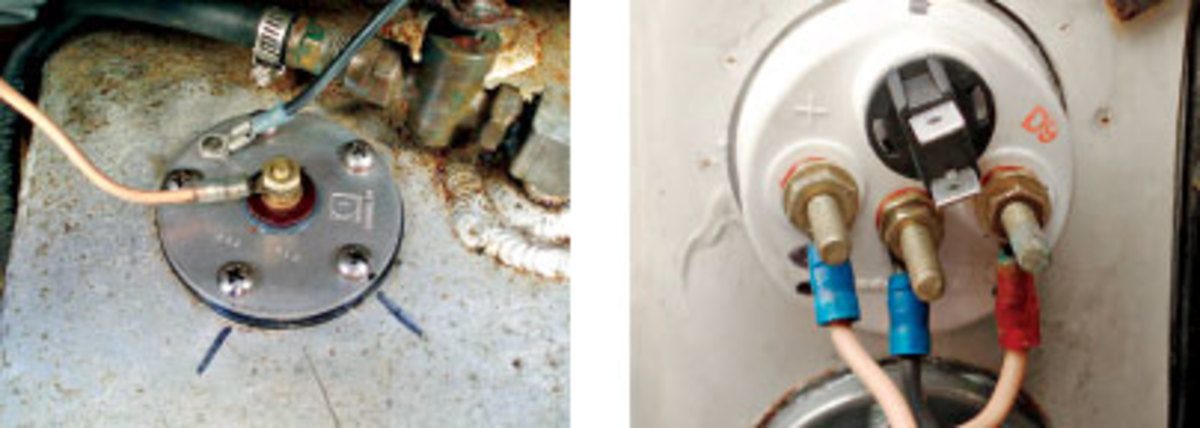

Слева: установлен новый отправляющий модуль. Отправляющий провод ведет от центрального поста; другой провод идет к земле. Обратите внимание на отметки, которые я сделал, чтобы выровнять отверстия для винтов (темные) и поплавковый рычаг внутри бака (карандашом). Справа: новый указатель уровня топлива. Провод с маркировкой «+» проходит к выключателю зажигания двигателя. Центральный провод заземлен; тот, что справа, является отправляющим проводом.

Установка отправителя

Получив новый комплект датчика топлива, вы должны следовать указаниям, относящимся к вашему новому устройству. В общем, установка будет включать следующие шаги. Обратите внимание, что отправители обычно не являются подключаемыми устройствами. Длина рычага отправителя может быть изменена в соответствии с размерами вашего топливного бака. Это также гарантирует, что датчик читает правильно.

Сначала измерьте глубину топливного бака от верхней части резервуара, около отправляющего устройства, до основания. Это измерение определяет длину поплавкового рычага отправляющего устройства. Затем обрежьте рычаг передающего устройства и сопоставьте его с глубиной бака. Пара кусачек обычно помогает, но некоторые требуют ножовки. Как только вы отрежете поплавковый рычаг до нужной длины, закрепите его с помощью установочных винтов на фланце нового отправляющего устройства, который будет ввинчен в верхнюю часть резервуара.

Отправляющий провод идет от стойки в центре фланца. Также может быть заземляющий провод, который идет от второго контакта на краю фланца. Оба провода ведут к задней части указателя уровня топлива. Отключите питание систем авто, прежде чем отсоединять провода. Затем отсоедините плюсовой провод и провод заземления от старого отправляющего устройства. Обратите внимание, что если датчик заземлен непосредственно на выступ на резервуаре, возможно, отсутствует провод заземления. Выкрутите винты, которые удерживают блок отправки в бак, и выньте его.

Затем удалите три провода на задней части старого датчика. Один провод идет к центральному штырю на блоке отправки резервуара, один — к земле, а третий подключается к источнику 12 В, обычно к замку зажигания. Снимите указатель уровня топлива.

Установите новый отправитель, опустив поплавок в бак. Обязательно вставьте новую прокладку под фланец, затем совместите прокладку с отверстиями в отправителе и в баке. Когда прокладка выровнена, отметьте ее относительно фланца, так как он может повернуться, пока вы центрируете отверстия для винтов, чтобы соответствовать отверстиям резервуара. Пометьте отверстия для винтов в баке для облегчения выравнивания; фланец закроет их и затруднит их поиск. Убедитесь, что рычаг поплавка может свободно двигаться и не прилипнет к углу резервуара или к вертикальной стене.

Сориентируйте блок отправителя так, чтобы движение поплавка не было затруднено. Вы можете проверить это заранее, удерживая отправитель рядом с резервуаром, прежде чем устанавливать его, чтобы увидеть, каким образом поплавок может свободно перемещаться. Как только вы узнаете правильную ориентацию, продублируйте ее, когда положите устройство в резервуар. Чтобы свести к минимуму путаницу, используйте маркер, чтобы показать направление движения рычага поплавка, когда отверстия для винтов совмещены. Вставьте новые винты и затяните их.

Указатель уровня топлива

Проверьте схему подключения, которая входит в комплект, и пометьте заднюю часть нового указателя уровня топлива с символами для каждого сообщения: «S» для отправителя, «G» или «-» для земли и «I» для зажигания. Установите новый датчик, снова подключите проводку и включите питание. Указатель уровня топлива теперь должен показывать правильный уровень топлива в баке. Чтобы убедиться, что показания точны, заполните бак.

Поиск неисправности

Проблемы часто связаны с неправильным заземлением и недостаточным напряжением. Если датчик вообще не читает, проверьте напряжение мультиметром на клемме датчика. Проверьте между положительным выводом на указателе уровня топлива и хорошим заземлением; напряжение должно быть 12 вольт. Если это не так, проверьте цепь зажигания. Если она показывает 12 вольт, выключите зажигание. Затем используйте шкалу Ом на мультиметре, чтобы проверить сопротивление между клеммой заземления на датчике и массой; показание должно быть 0 или около нуля Ом. Если нет, перепроверьте цепь заземления.

Когда все работает правильно, ваш новый датчик уровня топлива даст вам правильные показания. Теперь вы можете расслабиться, так как теперь вы будете знать, достаточно ли у вас топлива для того, чтобы без проблем доставить вас домой.

Регулятор холостого хода обеспечивает постоянную частоту вращения двигателя на холостом ходу при любых нагрузках. На этой странице вы можете узнать о том, как исполнительный механизм холостого хода регулирует массу всасываемого воздуха двигателя и как выход из строя этого исполнительного механизма влияет на работу двигателя. Практические советы по устранению неполадок и инструкции по сборке помогают быстро устранить неисправности, связанные с контроллером холостого хода.

ФУНКЦИЯ КОНТРОЛЛЕРА ОБЫЧНОЙ СКОРОСТИ : ФУНКЦИОНАЛЬНЫЙ ПРИНЦИП

Привод холостого хода представляет собой перепускной воздушный клапан. Привод холостого хода, показанный в качестве примера, состоит из закрытого литого корпуса с установленным на фланце серво блоком электромагнитного клапана. К этому прикреплен держатель форсунки, который при перемещении сервоблока освобождает различные поперечные сечения воздуха и, следовательно, может контролировать массовый расход воздуха, когда дроссельный клапан закрыт.

Исполнительный механизм холостого хода отвечает за регулирование частоты вращения двигателя как часть общего управления системой холостого хода системы управления двигателем. Если происходит внезапное изменение состояния нагрузки двигателя в режиме холостого хода (например, включается система кондиционирования воздуха, скорость ползучести на 1-й передаче или активация другого потребителя электроэнергии), также необходимы воздух и топливо, чтобы предотвратить двигатель от остановки. Если частота вращения двигателя падает ниже определенного критического значения, которое сохраняется как постоянное в памяти блока управления, электромагнитный клапан активируется и достигается увеличенный расход воздуха. Время открытия клапанов впрыска одновременно увеличивается и адаптируется к требованиям двигателя.

СИМПТОМЫ НЕПРАВИЛЬНОГО РЕГУЛЯТОРА СКОРОСТИ ХОЛОСТОГО ХОДА : СИМПТОМЫ

Неисправный привод холостого хода может проявляться следующим образом:

• Колеблющаяся скорость холостого хода
• Двигатель останавливается на холостом ходу
• Двигатель останавливается на холостом ходу и активируется дополнительными потребителями
• Загорается контрольная лампа двигателя

ПРИЧИНЫ НЕИСПРАВНОСТНЫХ КОНТРОЛЛЕРОВ СКОРОСТИ : ПРИЧИНА ОТКАЗА

Причинами выхода из строя привода холостого хода могут быть:

• Загрязнение / образование смолы
• Короткие замыкания в катушке
• Электромагнитный привод застревает
• Нет питания от блока управления двигателем

ПРОВЕРКА ПРИВОДА ХОЛОСТОГО ХОДА : УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Следующие шаги теста должны быть рассмотрены во время устранения неполадок:

Следующие шаги теста должны быть рассмотрены во время устранения неполадок:

Рабочий режим датчика холостого хода

Проверка напряжения питания

Проверьте подачу напряжения при включенном зажигании.

• Измеренное значение: 11 — 14 В.

Примечание.
Измерение Ома должно выполняться только в обесточенном состоянии (штекерное соединение удалено).2

Измерение сопротивления катушки

Используйте мультиметр для измерения сопротивления катушки между двумя соединительными штырьками привода холостого хода.

• Исходное значение = прибл. 10 Ом (соблюдайте спецификации производителя).

Проверка катушки на обмотку на короткое замыкание

Проверьте катушку на короткое замыкание обмотки между двумя соединительными штырьками.

• Измеренное значение в случае короткого замыкания = 0 Ом.

Проверка катушки на обрыв обмотки

Проверьте катушку на обрыв обмотки между двумя соединительными контактами.

• Измеренное значение в случае прерывания => 30 МОм.

Проверка катушки на короткое замыкание на раму

Проверьте катушку на предмет короткого замыкания на раме — между контактом 1 и корпусом компонента, а также между контактом 2 и корпусом компонента.

• Измеренное значение в случае неповрежденной катушки => 30 МОм.

Механическая проверка

Отвинтите серво блок от корпуса. Визуальная проверка, чтобы определить, открывается ли и закрывается ли байпас при срабатывании штока клапана.7

Считать код неисправности

Считайте код неисправности.РУКОВОДСТВО ПО СБОРКЕ

Перед установкой привода на холостом ходу необходимо очистить опорную поверхность и, при необходимости, заменить фланцевое уплотнение.

Соблюдайте момент затяжки!

• Крепежные винты 12 — 15 Нм

Пожалуйста, соблюдайте спецификации, предоставленные производителем автомобиля.
